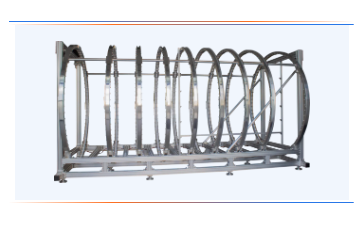

近日，蓝海科学仪器为国内顶尖物理研究所研发设计的九线圈磁场系统顺利完成出厂测试。该装置采用 9 线圈同轴排布方案，依靠差异化安匝数线圈阵列叠加磁场，可在 φ1200mm×2500mm 圆柱形空间内产生 15Gs 量级高均匀稳态磁场，可用于磁场标定、材料磁特性测试、精密电磁实验等科研工作。

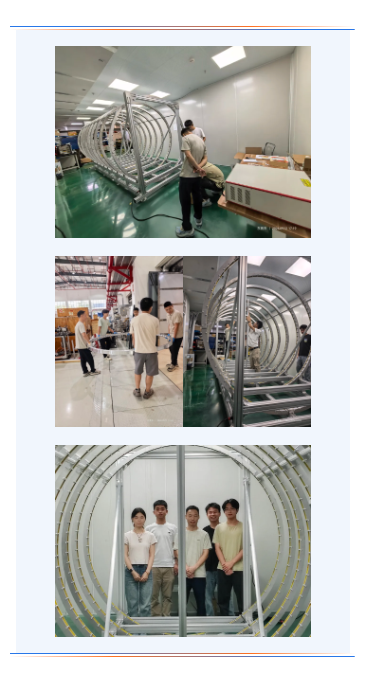

项目完整覆盖磁场仿真、线圈机电设计、供电系统开发等全流程。设备进场后，工程师针对同轴度、水平度、端面垂直度精细调校，安装误差控制在 1mm 以内，并完成现场调试与操作人员培训。

目前整套系统已通过验收，正式投入使用。蓝海科学仪器持续攻坚精密磁场装备，助力前沿物理研究。

技术指标

• 线圈外径：2200

• 线圈组长度：4340

• 稳定运行下温升：≤15 ℃（12小时）

• 均匀区： Φ1200×2500 mm

• 均匀区磁场强度： 15 Gs

• 磁场均匀度：最大磁场和最小磁场差值≤0.056 Gs，磁场相对梯度（Abs{[d(Bx)/dx]/B}）的最大值≤4.0E-4 [cm-1]

• 电源稳定性及纹波：在线圈额定电流8A下连续稳定运行60分钟，电流波动范围不超过设定值的±0.001%；电流纹波≤1 mA

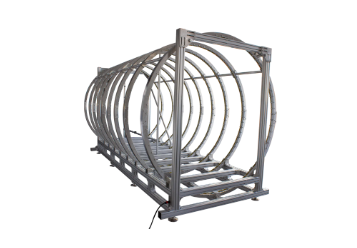

• 机械结构：6061 铝型材刚性支架，无磁结构件，避免金属导磁畸变磁场

• 电气连接：9只线圈串联

• 线圈组总直流电阻：6 .5 Ω

• 导线：高温紫铜漆包线

• 绝缘体系：聚四氟乙烯+聚酰亚胺复合绝缘，绝缘层无气泡、破损

• 线圈骨架：单侧两块拼装式铝制无磁骨架，配套连接柱

• 外形公差：线圈端面与轴线垂直度≤1mm/m，整体无扭曲变形

• 同轴度：9 线圈中心轴线重合，任意线圈中心偏移≤1mm

• 水平度：整体轴线水平误差≤1mm/m；各线圈中心平面平行度≤1mm

• 端面垂直度：线圈端面垂直轴线，误差≤1mm/m

• 支架刚性：全铝型材固定架，支架受力变形量≤2mm，固定件不遮挡有效磁场区域

• 配套型号：双极性恒流源，为串联线圈组提供稳定励磁电流

• 额定输出电流：±15A

• 额定输出电压：±120V

• 电流稳定度：优于±10ppm/h

• 电流分辨率：20bit，最小调节0.03mA

• 输出纹波：≤1mA

• 输入供电：单相三线220VAC±15%，50/60Hz

• 标准通信：RS232；可选RS485/LAN/USB

• 整机尺寸：520×445×177mm
